Εισόδους γραμμής πολλαπλές εξόδους

Το DB0404 είναι ένα κουτί διεπαφής Dante εξαιρετικής ποιότητας για τη μετατροπή τεσσάρων καναλιών Dante σε αναλογικές εξόδους ήχου και τέσσερις αναλογικές εισόδους ήχου στο δίκτυο Dante.

Απλά χρησιμοποιήστε το καλώδιο CAT5 για να συνδέσετε τη θύρα RJ45 σε έναν διακόπτη Ethernet και χρησιμοποιώντας το "Dante Controller" για να δρομολογήσετε τη χαμηλή λανθάνουσα κατάσταση του σήματος από/προς άλλες συσκευές που έχουν ήδη συνδεθεί στο ίδιο δίκτυο Dante.

Διασύνδεση Dante 4 Εισόδους MIC/LINE Πολλές εξόδους Κύρια χαρακτηριστικά:

Παρέχει διεπαφή Dante για τέσσερις εισόδους / εξόδους

* Τέσσερα πρότυπα κανάλια ήχου μικροφώνου ή γραμμών μετατρέπονται σε δίκτυο Dante

*MIC/LINE επιλέξιμη σε κάθε είσοδο

* Αποκτήστε έλεγχο σε κάθε είσοδο

*Παρέχει 48V Phantom Power για κάθε είσοδο μικροφώνου συμπυκνωτή

*Αποδέχεται ισορροπημένες ή μη ισορροπημένες εισόδους σήματος

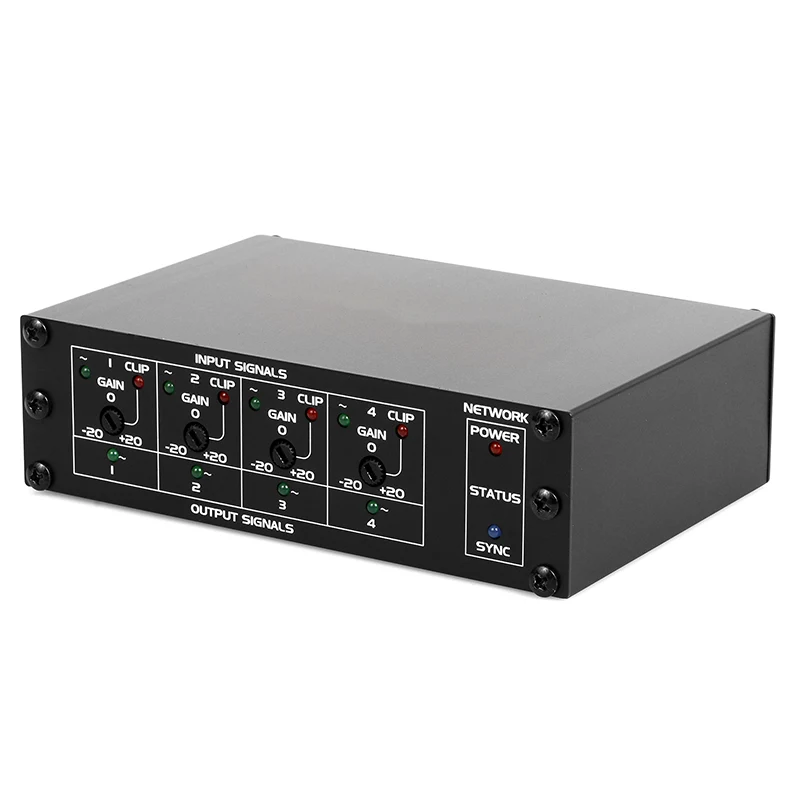

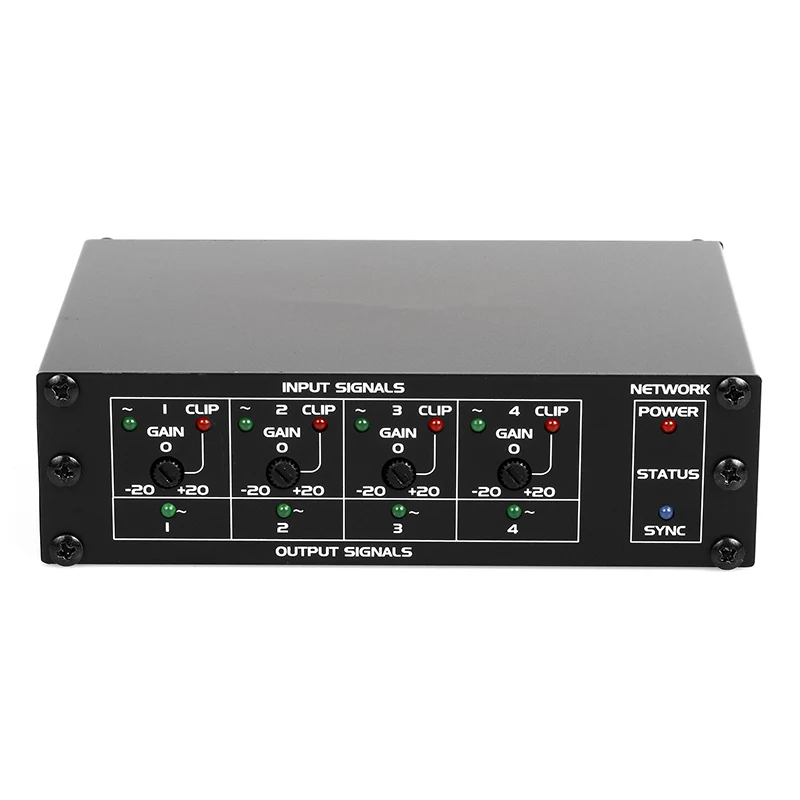

* Κάθε σήμα εισόδου/κλιπ ήχου στον μπροστινό πίνακα

* Κάθε λυχνία σήματος εξόδου ήχου στον μπροστινό πίνακα

* Τέσσερις ισορροπημένες επίπεδο γραμμής εξόδου ήχου από το δίκτυο Dante

*24 bit υψηλής ανάλυσης μετατρέπει αναλογικά σε ψηφιακά και ψηφιακά σε αναλογικά

* Οι LED υποδεικνύουν την κατάσταση για συγχρονισμό ισχύος και δικτύου

* Που τροφοδοτείται από εξωτερική τροφοδοσία 24VDC

* Κανονική λειτουργία με διακόπτη δικτύου ενεργοποίησης POE

Διασύνδεση FHBAVTEC DANTE 4 ΕΙΣΟΔΟΣ ΜΙΚΡΩΝ/ΕΙΣΑΓΩΓΕΣ X 4 Προδιαγραφές

Διασύνδεση FHBAVTEC DANTE 4 ΕΙΣΑΓΩΓΕΣ ΜΙΚΡΩΝ/Γραμμή X 4 Εξόδου

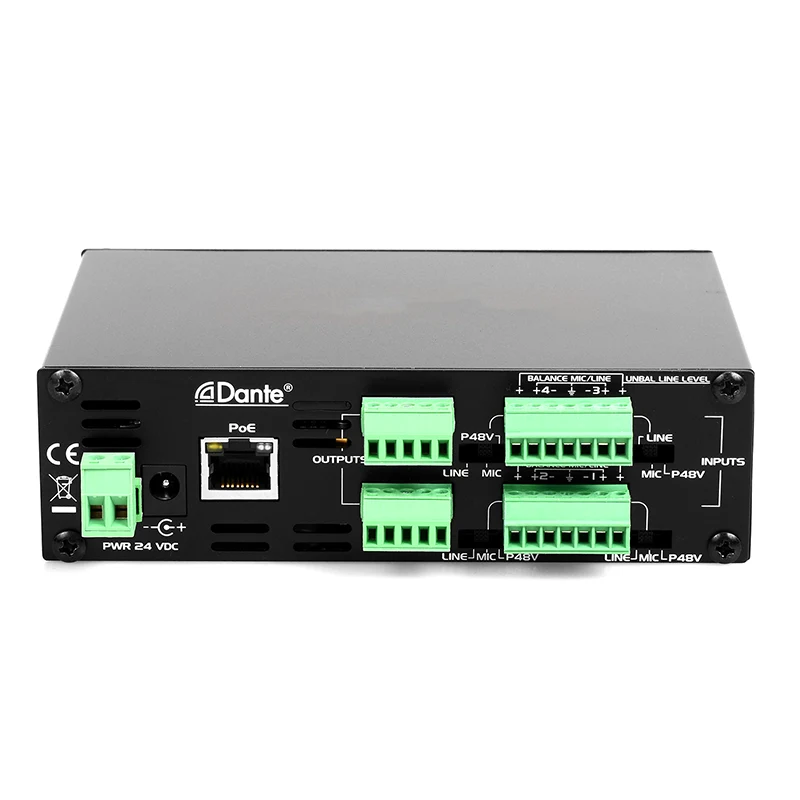

1. Όγκος γραμμής: Κερδίστε τον έλεγχο για το επίπεδο εξόδου.

2. Εισαγωγή τερματικού ευρώ: λάβετε το ηχητικό σήμα στο δίκτυο Dante.

3. Θύρα RJ-45: Χρήση καλωδίου CAT5 για σύνδεση στο δίκτυο Dante.

ΣΗΜΕΙΩΣΗ: Ο διακόπτης Ethernet πρέπει να έχει τροφοδοσία POE.

4. Sync LED: Υποδεικνύει την κατάσταση του δικτύου Dante.

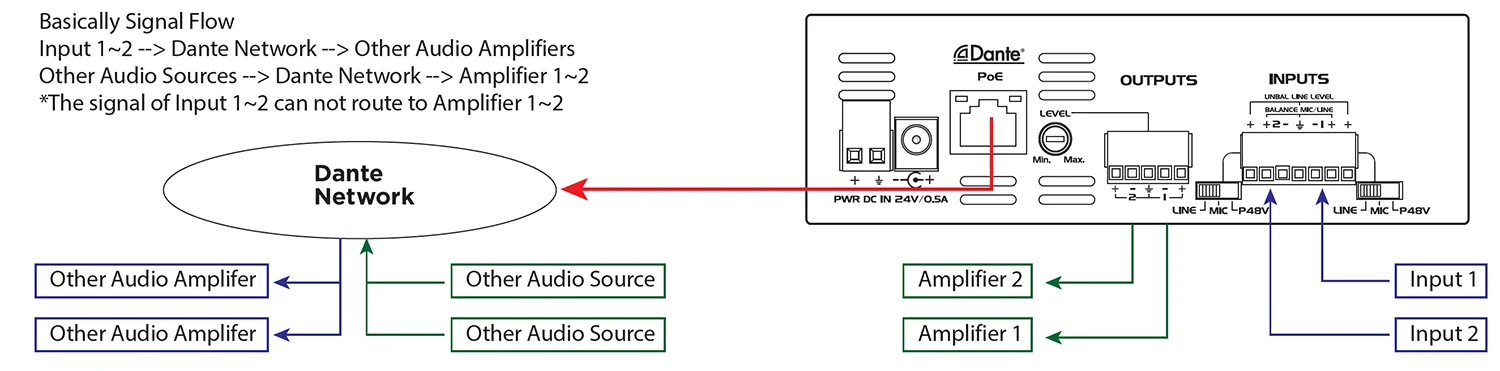

Διεπαφή FHBAVTEC DANTE 4MIC/ΕΙΣΑΓΩΓΕΣ Γραμμών x 4outputs Εφαρμογή

Η διασύνδεση 4MIC/LINE INTERFACE INTERFACE 4CH είναι ένα επαγγελματικό περιβάλλον ήχου που βασίζεται στο πρωτόκολλο δικτύου Dante, υποστηρίζοντας 4 εισόδους μικροφώνου/γραμμής και 4 εξόδους. Το βασικό πλεονέκτημά του είναι η μετάδοση σήματος ήχου χαμηλής ποιότητας υψηλής ποιότητας, μέσω δικτύων IP, τα οποία είναι κατάλληλα για σενάρια που απαιτούν ευέλικτη καλωδίωση, απομακρυσμένη μετάδοση ή ενσωμάτωση ήχου πολλαπλών καναλιών.

1. Ζωντανό ήχο: Κατανεμημένο κιβώτιο σκηνής: Τοποθετήστε τη διεπαφή κοντά στη σκηνή και μεταδίδετε πολλαπλά σήματα μικροφώνου/οργάνων (όπως τύμπανα, φωνητικά) στο μίξερ σε μεγάλη απόσταση μέσω του δικτύου Dante για να αποφύγετε παρεμβολές από μακρά αναλογικά καλώδια.

Παρακολούθηση πολλαπλών ζωνών: 4 Έξοδοι μπορούν να στείλουν διαφορετικά μικτά σήματα σε ηχεία παρακολούθησης σταδίων ή συστήματα επιστροφής αυτιών για να καλύψουν τις εξατομικευμένες ανάγκες παρακολούθησης των μουσικών.

2. Παραγωγή εκπομπής/ροής: Απομακρυσμένη αίθουσα παραγωγής: Στο στούντιο ή το αθλητικό στάδιο, 4 συνέντευξη μικροφώνων ή ήχου σχολιαστή μεταδίδονται στην αίθουσα ελέγχου σε πραγματικό χρόνο μέσω του δικτύου Dante και το άκρο εξόδου μπορεί να συνδεθεί με μια συσκευή εγγραφής ή έναν ζωντανό κωδικοποιητή.

Περιττό αντίγραφο ασφαλείας: Ο σχεδιασμός διπλής θύρας δικτύου Dante υποστηρίζει την ενεργή και αναμονή του δικτύου για την εξασφάλιση αξιοπιστίας σε επίπεδο εκπομπής.

3. Η διασύνδεση 4MIC/εισόδους γραμμής X 4Outputs μπορεί επίσης να χρησιμοποιηθεί στο σύστημα συνεδριακής διάσκεψης: σε μεγάλες αίθουσες συνεδριάσεων, η διεπαφή εισόδου συνδέει πολλαπλά μικρόφωνα επιφάνειας εργασίας ή μικρόφωνα gooseneck, το άκρο εξόδου οδηγεί το ηχείο οροφής και το σήμα κατευθύνεται ευέλικτα μέσω του λογισμικού Dante Controler.

4. Οι χώροι κατάσχεσης είναι κατάλληλοι: το μικρόφωνο λέκτορα και τα σήματα ερωτήσεων και απαντήσεων φοιτητών στην τάξη μπορούν να μεταδοθούν στην κεντρική αίθουσα ελέγχου μέσω του δικτύου και το άκρο εξόδου συνδέεται με το σύστημα εγγραφής και εκπομπής ή εκπομπή πανεπιστημιούπολης.
