Αυτός ο συμπαγής αναλογικός μετατροπέας Dante 2 καναλιών XLR χρησιμοποιεί την πλατφόρμα Dante® Ultimo 2x2, γεφυρώνοντας απρόσκοπτα τις παραδοσιακές αναλογικές συσκευές ήχου σε ένα ψηφιακό δίκτυο Dante®. Σχεδιασμένο ως τυπική πλάκα τοίχου 2-GANG US, παρέχει ευέλικτη ενσωμάτωση τόσο για παλαιού τύπου όσο και για σύγχρονα συστήματα ήχου.
Αναλογική είσοδος: Ρυθμιζόμενη ευαισθησία με έλεγχο ακριβείας 5 επιπέδων για βέλτιστη αντιστοίχιση σήματος.
Αναλογική έξοδος: Ρυθμιζόμενο κέρδος εξόδου με ρύθμιση 5 επιπέδων για ισορροπημένη κατανομή.
Επιλογές διπλής ισχύος: Υποστηρίζει τοπική ισχύ 12V DC ή PoE (Power over Ethernet) για βελτιωμένη εγκατάσταση.
Συμβατότητα Dante® Plug-and-Play: Πιστοποιημένο για αξιόπιστη, χαμηλής καθυστέρησης δικτύωση ήχου.
Ζωντανός ήχος
Μετάδοση
Ηχογράφηση στούντιο με απρόσκοπτη ενσωμάτωση Dante
Αίθουσα συνεδριάσεων
2x Είσοδοι + 2x Έξοδοι (Dante® in and Dante® out)
Ισορροπημένος/μη ισορροπημένος αναλογικός ήχος XLR
MIC Phantom 48V Τροφοδοσία και ενεργοποίηση/απενεργοποίηση μέσω σκληρού κουμπιού
Έλεγχος ευαισθησίας εισόδου και απολαβής εξόδου για προσαρμογή για διαφορετικά επίπεδα MIC/XLR
Ρυθμός δειγματοληψίας ήχου Dante® υποστηρίζει 44,1/48/88,2/96KHz@24bit
Ρυθμιζόμενος λανθάνων χρόνος συσκευής Dante® (υποστηρίζει 1, 2 ή 5 ms με δυνατότητα διαμόρφωσης χρησιμοποιώντας τον ελεγκτή Dante®)
Υποστηρίζει μεταφορά ήχου AES67 RTP
PoE & τοπικές επιλογές ενέργειας
Τυπική σχεδίαση πλάκας πρόσοψης 2-GANG EU/UK
① 1x 2x Input & 2x Output Analogue XLR to Dante® Converter
② 1x 2pin-3,5mm Phoenix Connector (αρσενικό)
③ 1× Εγχειρίδιο χρήστη
|

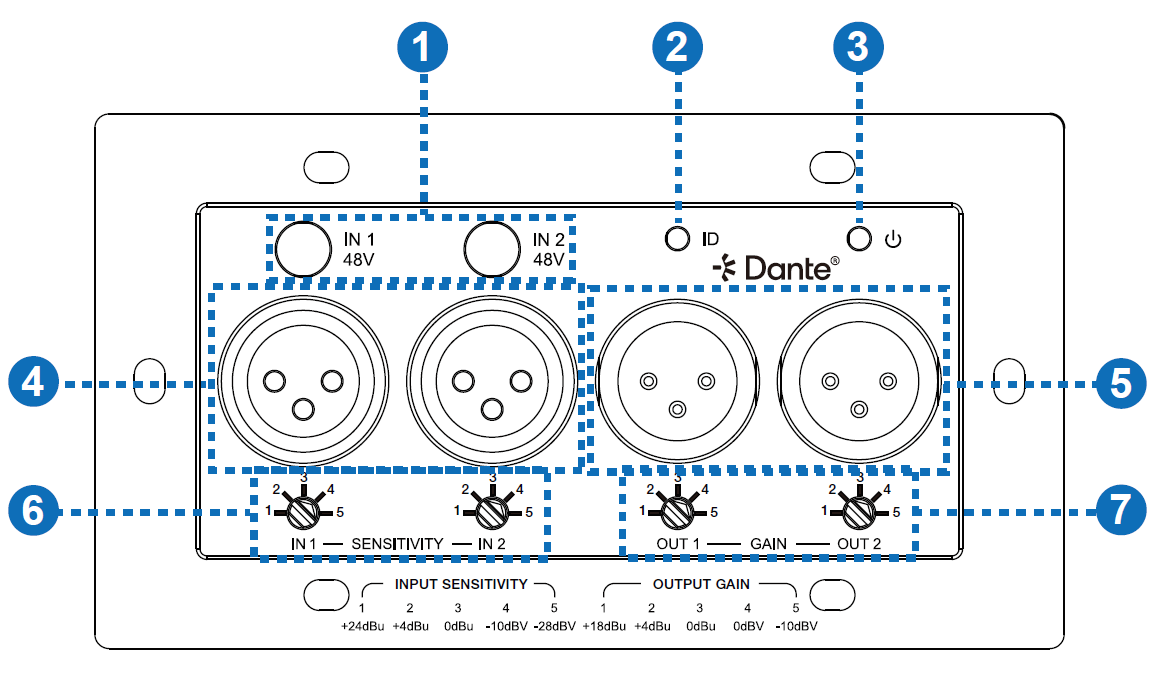

Οχι. |
Ονομα |
Λειτουργία Περιγραφή |
|
1 |
ΣΤΟ 1/2 Κουμπί 48V και οπίσθιο φωτισμό LED |
Πατήστε το κουμπί για να ενεργοποιήσετε τη φανταστική ισχύ 48 V του καναλιού εισόδου ήχου MIC 1/2 και, στη συνέχεια, να ενεργοποιήσετε τα αντίστοιχα LED με οπίσθιο φωτισμό. |
|
2 |
ID LED (πράσινος) |
Ανάβει για να βοηθήσει στην αναγνώριση της συσκευής μέσω του Dante Controller. |
|
3 |
Power (πράσινο) |
▪ Αναμμένο φως: Η συσκευή ενεργοποιείται από PoE ή τοπικό Τροφοδοσία 12VDC. ▪ Σβηστός φωτισμός: Η συσκευή είναι απενεργοποιημένη. |
|
4 |
Θύρες εισόδου ήχου |
Ισορροπημένη/μη ισορροπημένη θύρα αναλογικής εισόδου ήχου XLR 1/2, συνδεδεμένη με συσκευές αναλογικής πηγής ήχου MIC/LINE. |
|
5 |
Θύρες εξόδου ήχου |
Ισορροπημένη/μη ισορροπημένη θύρα αναλογικής εξόδου ήχου XLR 1/2, συνδεδεμένη με συσκευές αναλογικής πηγής ήχου. |
|
6 |
Κουμπί ήχου IN 1/2 |
Το κουμπί ρύθμισης ευαισθησίας 5 επιπέδων για αναλογικό κανάλι εισόδου ήχου 1/2. Τα βέλη του κουμπιού δείχνουν: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Κουμπί AudioOUT 1/2 |
Το κουμπί ρύθμισης απολαβής 5 επιπέδων για το κανάλι εξόδου αναλογικού ήχου 1/2. Τα βέλη του κουμπιού υποδεικνύουν: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

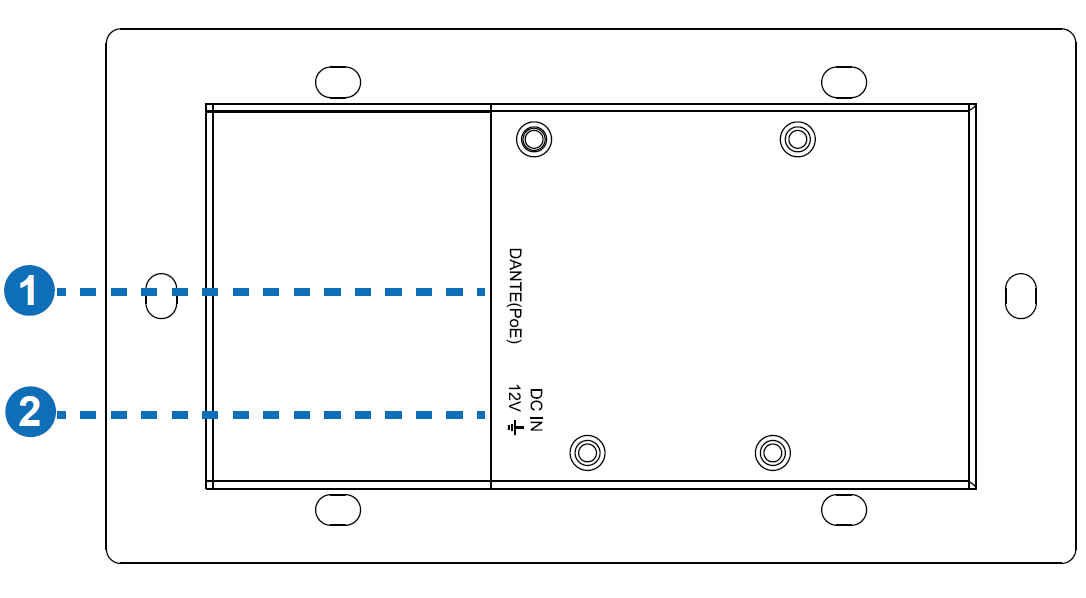

Οχι. |
Ονομα |
Λειτουργία Περιγραφή |
|
1 |
DANTE (PoE) λιμάνι |
Θύρα εισόδου/εξόδου ψηφιακής ήχου Dante® 100M, συνδεδεμένη με τον διακόπτη δικτύου μέσω της γραμμής RJ45 , που υποστηρίζει τροφοδοτικό PD . Το πράσινο LED LINK είναι πάντα αναμμένο μετά την κανονική σύνδεση. Το κίτρινο LED DATA αναβοσβήνει όταν υπάρχει μετάδοση δεδομένων. |
|
2 |
Θύρα DC IN |
Θύρα εισόδου 12VDC/500mA. Η συσκευή μπορεί να τροφοδοτηθεί μέσω δύο μεθόδων: ▪ Τοπικό τροφοδοτικό 12VDC/500mA. ▪ PoE από το Network Switch. Η συσκευή λειτουργεί ως PD τρόπος. |
|

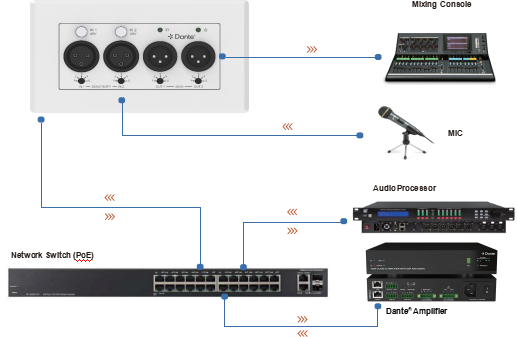

Σύνδεση |
|||||
|
|
Μπροστινό Πάνελ |
1x Power LED [Πράσινο Χρώμα] 1x ID LED [Πράσινο Χρώμα] Κουμπί 2x MIC Phantom Power 48V με φωτιζόμενο LED [Πράσινο Χρώμα] 2x Ήχος σε [3-pin XLR, Θηλυκό] [Ήχος LINE, Ισορροπημένη/μη ισορροπημένη σύνδεση, Μέγιστο επίπεδο εισόδου 24dBu] [Ήχος MIC, Ισορροπημένη/μη ισορροπημένη σύνδεση, Μέγιστο επίπεδο εισόδου 50mVRMS, 48V φανταστική ισχύς] 2x Έξοδος ήχου [3-pin XLR, Are, αναλογικός ήχος, Ισορροπημένη/ μη ισορροπημένη σύνδεση, Μέγιστο επίπεδο εξόδου 18dBu] |
|||
|
|
Πίσω Πάνελ |
1x DANTE [RJ45 υποδοχή, PoE] [Ψηφιακός ήχος είσοδος/έξοδος, PCM 2CH 44,1K-96KHz 16/24Bit] 1x DC/12V [2pin-3,5mm υποδοχή phoenix] [12VDC/ 500mA] |
|||
|
|
Μηχανικός |
||||
|
|
Στέγαση |
Πάνελ αλουμινίου + Σιδερένιο πλαίσιο |
|||
|
|
Χρώμα |
Λευκό πάνελ + Ασημί σασί |
|||
|
|
Διαστάσεις |
Πλάκα τοίχου: 136 mm [Π] x 75 mm [Υ] x 40,7 mm [D] Πλάκα: 146 mm [Π] x 85 mm [Υ] x 5 mm [D] |
|||
|
|
Βάρος |
Χωρίς πρόσοψη: 275 γρ Με πρόσοψη: 347 γρ |
|||
|
|
Τροφοδοτικό |
1. PoE/PD (Κλάση 1 IEEE 802.3af) 2. DC 12V (για την περίπτωση που ο Switch δεν υποστηρίζει PoE) |
|||
|
|
Κατανάλωση ενέργειας |
3,6 W (Μέγ.) |
|||
|
|
Θερμοκρασία λειτουργίας |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Θερμοκρασία αποθήκευσης |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Υγρασία λειτουργίας |
20% ~ 80% (σχετική υγρασία, χωρίς συμπύκνωση) |
|||
|
|
Υγρασία αποθήκευσης |
10% ~ 90% (σχετική υγρασία, χωρίς συμπύκνωση) |
|||
|
Τεχνικός |
|
||||
|
Μοντέλο Αρ. |
DPX22-ΗΠΑ |
|
|||
|
Ονομα |
Αναλογικός μετατροπέας 2CH XLR Dante |
|
|||
|
Εύρος ζώνης δικτύου |
100 Μ |
|
|||
|
Μέθοδος ελέγχου |
Ελεγκτής Dante® |
|
|||
|
Λάθος ήχου |
Ρυθμιζόμενος λανθάνων χρόνος συσκευής Dante® (Υποστηρίζει 1, 2 ή 5 ms με δυνατότητα διαμόρφωσης χρησιμοποιώντας τον ελεγκτή Dante®) |
|
|||
|
Μορφές ήχου |
DANTE [Είσοδος/έξοδος ψηφιακού ήχου, PCM 2CH 44,1K-96KHz 16/24Bit] LINE In [αναλογικός ήχος, Ισορροπημένη/μη ισορροπημένη σύνδεση, Μέγιστο επίπεδο εισόδου 24dBu] MIC Σε [αναλογικός ήχος, Ισορροπημένη/μη ισορροπημένη σύνδεση, Μέγιστο επίπεδο εισόδου 50mVRMS] LINE Out [αναλογικός ήχος, Ισορροπημένη/μη ισορροπημένη σύνδεση, μέγιστο επίπεδο εξόδου 18dBu] |
|
|||
|
Παράμετροι ήχου |
Αντίσταση εξόδου |
300 Ωμ |
|
||
|
|
Επίπεδο εξόδου (Μέγιστο) |
18dBu (Μέγιστο) |
|
||
|
|
Απόκριση συχνότητας |
20Hz έως 20kHz (-/+0,5dB) |
|
||
|
|
Δυναμικό εύρος |
> 90dB@0dBu, με στάθμιση 1kHzA |
|
||
|
|
Αναλογία ήχου S/N |
> 90dB@0dBu, με στάθμιση 1kHzA |
|
||
|
|
Ήχος THD+N |
< 0,015% σε +4dBu, 1KHz |
|
||
|
Απόσταση μετάδοσης |
328ft/100m (CAT6/6A/7) |
|
|||
|
Προστασία ESD |
IEC 61000-4-2: ±8kV (Αποφόρτιση κενού αέρα) & ±4kV (Απόφορη επαφής) |
|
|||
① Εγγύηση:
Όλα τα προϊόντα μας έχουν δοκιμαστεί πριν από την αποστολή.
Μπορούμε να παρέχουμε 2CH Line In Dante Converter για 1 έτος εγγύηση. (Μετά την περίοδο εγγύησης ποιότητας άρχισε να χρεώνεται η κατάλληλη χρέωση συντήρησης.)
② Παράδοση:
Παραγγελία δείγματος: ή η παραγγελία δείγματος, μπορούμε να στείλουμε κατά τη διάρκεια 1-3 ημερών
Μαζική παραγγελία: t εξαρτάται από την ποσότητα, κανονικά είναι 10-15 ημέρες.
③Αποστολή:
Όλα τα προϊόντα μας θα αποστέλλονται με Fedex/DHL/UPS/TNT ή θαλάσσια μεταφορά. Επίσης μπορούμε να στείλουμε στον αντιπρόσωπό σας στην Κίνα.
Ε1: Προσφέρετε υπηρεσία OEM&ODM;
Α: Ναι, μπορούμε να παρέχουμε Λύση OEM ή ODM εξαρτάται από τις απαιτήσεις του πελάτη
Ε2. Εάν η ποσότητα είναι μικρότερη από την ελάχιστη ποσότητα, μπορώ να την παραγγείλω;
Α2. Φυσικά, μπορείτε να παραγγείλετε δείγματα για δοκιμή και ποιοτικό έλεγχο. Δίνουμε μεγαλύτερη προσοχή στην παραγγελία δειγμάτων
Ε3: Ποιο είναι το ποιοτικό πρότυπο των προϊόντων σας;
A3: Τα προϊόντα μας έχουν εγκρίνει πιστοποιητικά CE, ROHS, FCC
Ε4: Ποιο μέρος θα χρησιμοποιεί εξοπλισμό FHBAaudio;
Τα προϊόντα μας χρησιμοποιούνται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων διεθνών συνεδρίων, κυβερνητικών οργανισμών, τραπεζικών ιδρυμάτων, θρησκευτικών κέντρων όπως εκκλησίες, αεροδρόμια, κοινοβουλευτικά όργανα, εκπαιδευτικά ιδρύματα, ξενοδοχεία και ιδιωτικές εταιρικές αίθουσες συνεδριάσεων, μεταξύ άλλων. Αυτή η ποικιλία εφαρμογών υπογραμμίζει την ευελιξία και την αξιοπιστία των προσφορών μας, καθιστώντας τις μια αξιόπιστη επιλογή για ένα ευρύ φάσμα πελατών και βιομηχανιών.
Ε5: Ποια είναι τα οφέλη του ήχου Dante;
A5: Ο ήχος Dante προσφέρει μια βελτιωμένη και αποτελεσματική λύση για τη μετάδοση ήχου υψηλής ποιότητας μέσω τυπικών δικτύων Ethernet. Αξιοποιώντας την τεχνολογία Dante, οι χρήστες μπορούν αβίαστα να στέλνουν και να λαμβάνουν πολλά κανάλια ήχου μέσω ενός μόνο καλωδίου δικτύου, μειώνοντας σημαντικά την ανάγκη για ογκώδη παραδοσιακή καλωδίωση. Αυτό το σύστημα παρέχει εξαιρετική ευελιξία, επεκτασιμότητα και αξιοπιστία, καθιστώντας το ιδανικό για ζωντανό ήχο, μετάδοση και εγκατεστημένες εφαρμογές ήχου. Με απόδοση σε πραγματικό χρόνο και απρόσκοπτη ενσωμάτωση σε διάφορες συσκευές, το Dante απλοποιεί τη δικτύωση ήχου διατηρώντας παράλληλα ανώτερη ποιότητα σήματος και χαμηλή καθυστέρηση.
