Διεπαφή Dante

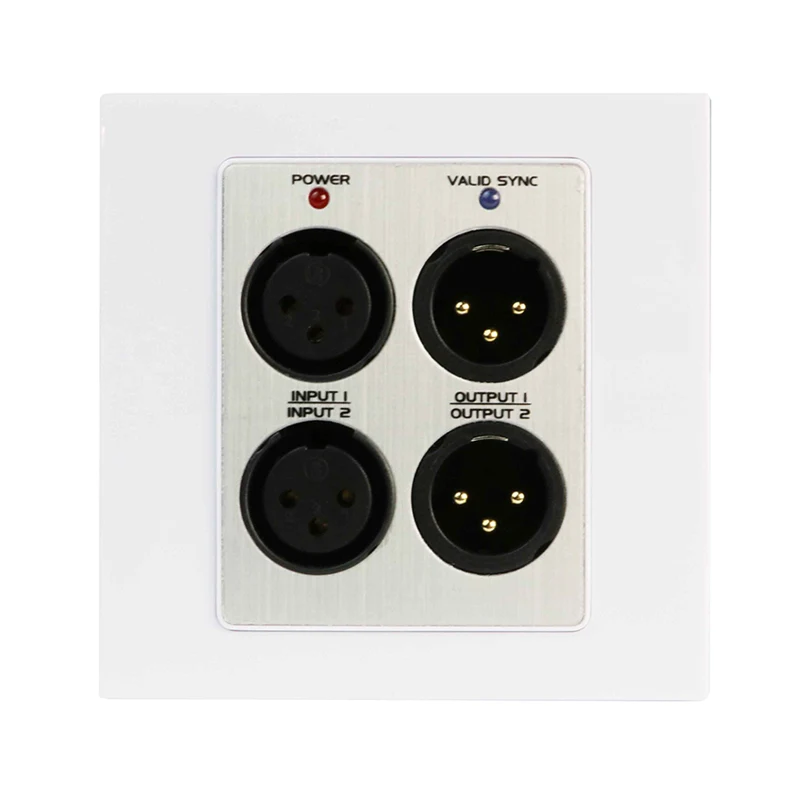

Το DWP22X είναι ένας πίνακας διασύνδεσης Dante υψηλής απόδοσης που μετατρέπει άψογα δύο κανάλια Dante σε αναλογικές εξόδους ήχου και δύο αναλογικές εισόδους ήχου στο δίκτυο Dante. Το μοντέλο DWP22X-UA έχει σχεδιαστεί για κιβώτια διπλής μελετάς σε στυλ ΗΠΑ, ενώ το DWP22X-EU είναι προσαρμοσμένο σε ευρωπαϊκά κιβώτια.

Για να ρυθμίσετε, απλά συνδέστε τη θύρα RJ45 σε ένα διακόπτη Ethernet χρησιμοποιώντας ένα καλώδιο CAT5 και, στη συνέχεια, χρησιμοποιήστε τον ελεγκτή Dante για να διαδρομές σήματα χαμηλής καθυστέρησης προς και από άλλες συσκευές στο ίδιο δίκτυο Dante. Αυτό εξασφαλίζει αποτελεσματική και αξιόπιστη μετάδοση ήχου στο δίκτυό σας.

Dante Interface Panel MIC/LINE 2 ΕΙΣΑΓΩΓΕΣ x 2 Εξόδου κύρια χαρακτηριστικά:

• Παρέχει διεπαφή Dante για δύο εισόδους / εξόδους

• Δύο τυποποιημένα μικρά XLR ή κανάλια ήχου γραμμής μετατρέπονται σε δίκτυο Dante

• Επιλέξτε MIC/LINE σε κάθε είσοδο

• Ρυθμιζόμενο κέρδος μικροφώνου/γραμμής από -20 dB έως +20dB για κάθε κανάλι εισόδου

• Ενεργοποίηση PHANTOM PHANTOM 48V σε κάθε είσοδο για μικρόφωνο συμπυκνωτή

• Κάθε σήμα εισόδου/κλιπ ήχου στον μπροστινό πίνακα

• Δύο ισορροπημένο επίπεδο εξόδου ήχου XLR από το δίκτυο Dante

• Δύο κανάλια εξόδου στον πίσω πίνακα (που αντιστοιχούν σε δύο έξοδοι XLR)

• 24 bit υψηλής ανάλυσης μετατρέπει αναλογικά σε ψηφιακά και ψηφιακά σε αναλογικά

• Οι LED υποδεικνύουν την κατάσταση για συγχρονισμό ενέργειας και δικτύου στον μπροστινό πίνακα

• Τροφοδοτείται από εξωτερική τροφοδοσία 24VDC ή POE

• Κανονική λειτουργία με διακόπτη δικτύου ενεργοποίησης POE

FHBAVTEC DANTE ΔΙΕΥΘΥΝΣΗ ΜΙΚΡΟ/Γραμμή 2 Είσοδο x 2 Προδιαγραφές

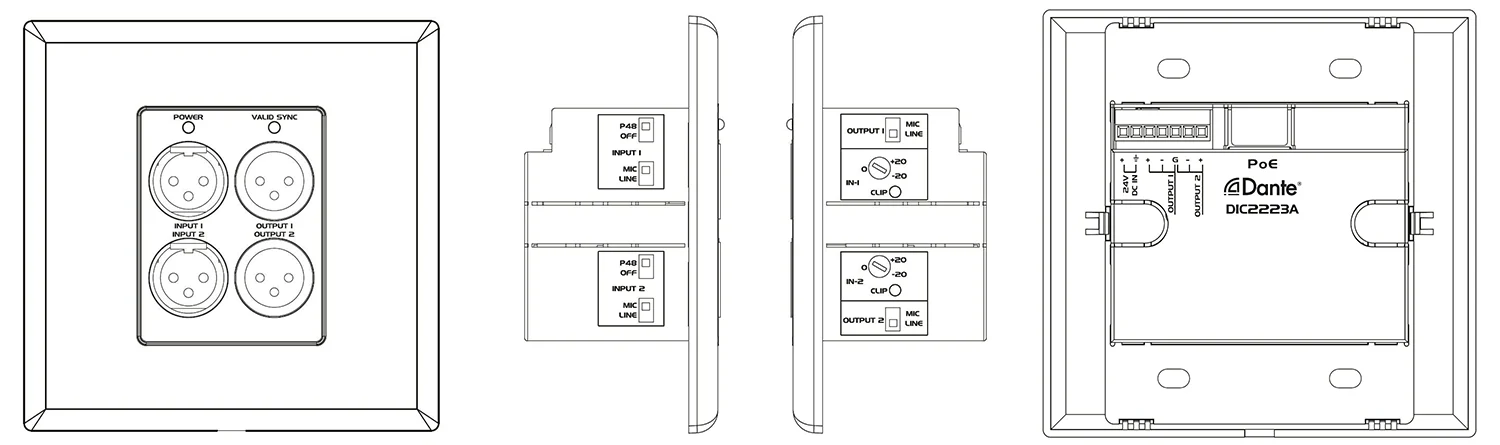

FHBAVTEC DANTE ΔΙΕΥΘΥΝΣΗ ΠΙΝΑΚΑΣ MIC/LINE 2 ΕΙΣΑΓΩΓΕΣ X 2 ΛΕΙΤΟΥΡΓΙΑΣ

1. Δύο εισόδους XLR, αποδέχονται το MIC ή το σήμα ήχου γραμμής.

2. Δύο έξοδοι XLR, επιλέξιμες για σήμα ήχου MIC ή γραμμής.

3. Δείκτης LED ισχύος.

4. Η LED SYNC υποδεικνύει την κατάσταση του δικτύου Dante.

5. Επιλογές εισόδου

Γραμμή: Αποδέχεται ισορροπημένη ή μη ισορροπημένη πηγή γραμμής.

MIC: Αποδέχεται το σήμα δυναμικού ή συμπυκνωτή μικροφώνου.

48V: Παρέχει 48V Phantom Power κατά τη σύνδεση του μικροφώνου OnDenser.

6. Επιλογές εξόδου: T Οι εξόδους στη γραμμή ή το μικρόφωνο με διαφορετικό εύρος κέρδους.

7. Έλεγχοι κέρδους εισόδου: Ρυθμίστε το επίπεδο κέρδους του σήματος εισόδου στο κανάλι εισόδου ACH.

8. LED κλιπ σήματος σε κάθε κανάλι εισόδου

9.

Μετατρέπει δύο κανάλια Dante σε εξόδους αναλογικής γραμμής. Αυτές οι δύο εξόδους είναι παράλληλες με τις εξόδους N μπροστινό πίνακα.

10. RJ45 Θύρα: Χρήση CAT5 Δυνατότητα σύνδεσης στο δίκτυο Dante.

Σημείωση: Όταν χρησιμοποιείτε το διακόπτη δικτύου με δυνατότητα POE, το DWP22X θα μπορούσε να τροφοδοτηθεί και να λειτουργήσει από το POE.

11. Ισχύς: Συνδέστε το DC 24V έως 2P τερματικό μπλοκ ή υποδοχή εισόδου DC. ΣΗΜΕΙΩΣΗ: Εάν οι DC 24V και POE είναι και οι δύο παρόντες στο DWP22X, η μονάδα θα λειτουργεί από το DC 24V. Και όταν αφαιρεθεί το DC 24V, η ισχύς θα μεταβεί αυτόματα στην Poe Power.

FHBAVTEC DANTE ΔΙΕΥΘΥΝΣΗ ΜΙΚΡΟ/Γραμμή 2 Είσοδο x 2 Εφαρμογή εξόδων

Η διασύνδεση 2CH Dante 2 MIC/LINE INPUTS X 2 OUTPUTS ΠΙΝΑΚΑΣ ΔΙΕΥΘΥΝΣΗΣ είναι ιδανική για επαγγελματικές εφαρμογές ήχου, όπως αίθουσες συνεδριάσεων, ζωντανές ρυθμίσεις ήχου, στούντιο εκπομπής και εγκατεστημένα συστήματα AV, όπου απαιτείται αξιόπιστη μετατροπή dante-to-analog και αναλογική προς διάτμηση σε συμπαγή μορφή χωρίς ραφή. Ο σχεδιασμός του με τοίχο επιτρέπει την καθαρή και αποτελεσματική ενσωμάτωση σε διάφορα περιβάλλοντα διατηρώντας παράλληλα την υψηλής ποιότητας απόδοσης ήχου.
