Πίνακας ελέγχου DSP

Πίνακας ελέγχου DSP

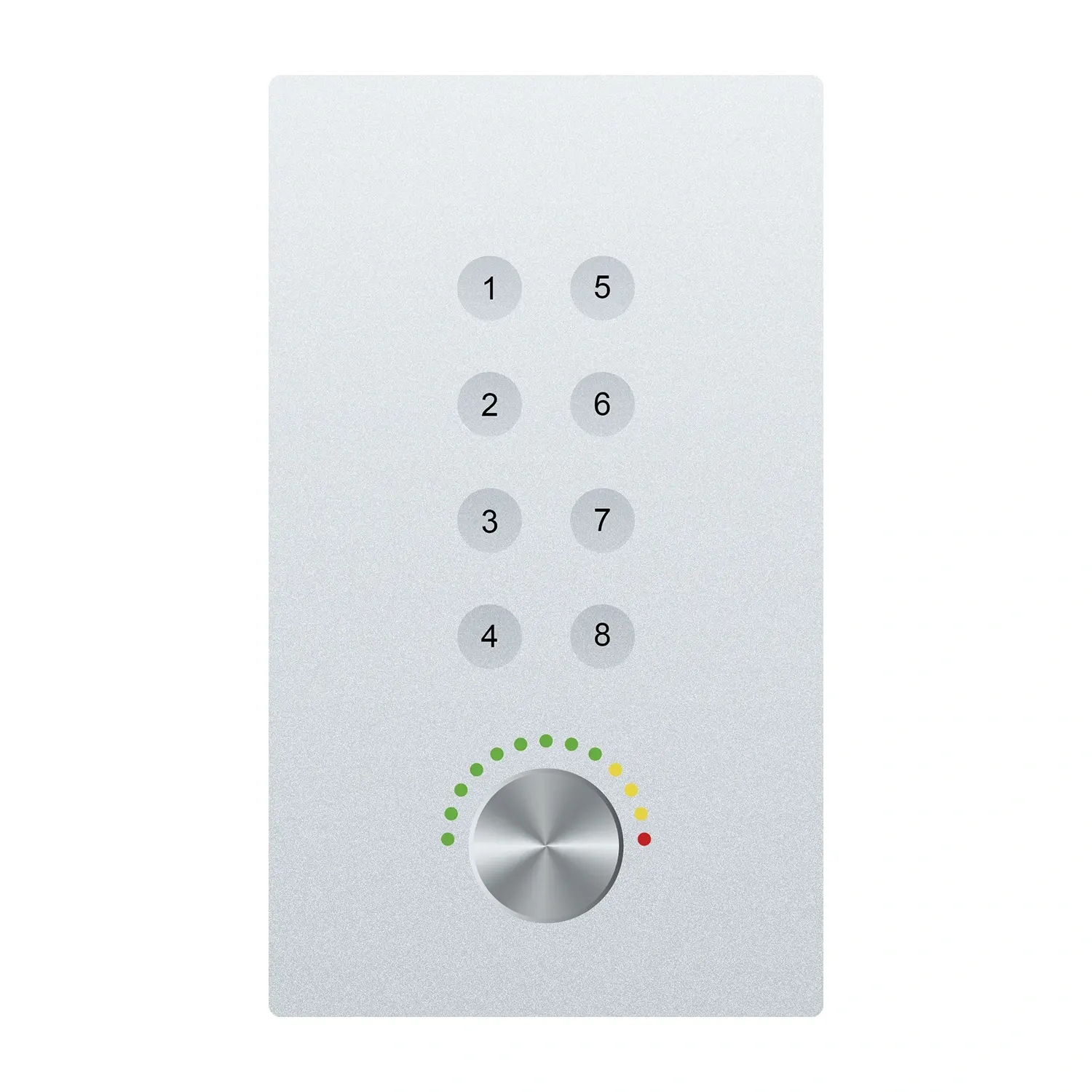

Ο πίνακας ελέγχου DSP NCP-01 είναι ο πίνακας ελέγχου για το MU DSP.

Ο αριθμός των κλειδιών δεν είναι μικρότερος από 8, όχι λιγότερο από ένα κουμπί.

Υποστήριξη λειτουργίας καθορισμένο από το χρήστη.

Υιοθετήστε το πρωτόκολλο επικοινωνίας UDP.

Poe τροφοδοσία ·

Συμβατό με το MU DSP και το ίδιο εμπορικό σήμα.

Παράμετροι πίνακα ελέγχου DSP:

Πίνακας ελέγχου DSP

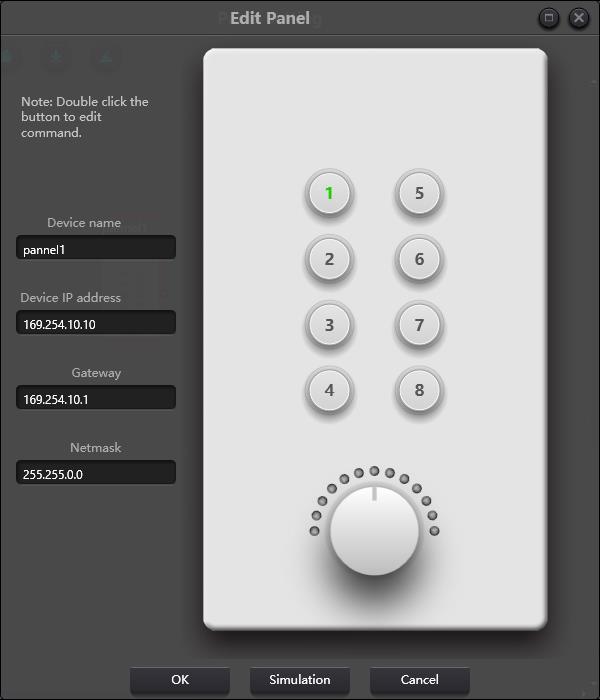

Υπάρχουν 8 πλήκτρα και ένα κουμπί στον πίνακα κλειδιών. Το κουμπί χρησιμοποιείται για να ρυθμίσει τα κέρδη και 8 πλήκτρα μπορούν να χρησιμοποιηθούν για την πραγματοποίηση διαφορετικών λειτουργιών μέσω του προγραμματισμού. Υπάρχουν τέσσερις τύποι βασικών λειτουργιών, συμπεριλαμβανομένης της ρύθμισης όγκου, της σίγασης, της προκαθορισμένης και της εντολής. Σύρετε ένα στοιχείο στην περιοχή λειτουργίας σε διορισμένο κλειδί για να ολοκληρώσετε τον προγραμματισμό του κλειδιού.

Ομοίως, μετά την ολοκλήρωση όλων των προγραμματισμών, οι χρήστες μπορούν να χρησιμοποιήσουν το κουμπί εξομοίωσης για να ελέγξουν εάν η διαμόρφωση είναι σωστή.

Οδηγίες για δείκτες λειτουργίας του πίνακα

1. Ο δείκτης κλειδιού παραμένει ενεργοποιημένη, η οποία υποδεικνύει ότι το κλειδί έχει ρυθμιστεί με λειτουργία σίγασης.

2. Ο δείκτης κλειδιού συνεχίζει να αναβοσβήνει, ο οποίος υποδεικνύει ότι το κλειδί έχει ρυθμιστεί με λειτουργία κέρδους. Το διαμορφωμένο κουμπί χρησιμοποιεί και ρυθμίζει το κέρδος του καναλιού. 13 δείκτες γύρω από το κουμπί δείχνουν κέρδη.  Έχουν ενεργοποιηθεί ή απενεργοποιούνται με μέγεθος κέρδους. Και οι 13 δείκτες απενεργοποιούν το κέρδος -72dB ενώ όλα υποδεικνύουν κέρδος 12dB.

3. Ένα ξαφνικό φλας συμβαίνει όταν πιέζετε τον δείκτη πλήκτρου υποδεικνύει ότι το πλήκτρο έχει ρυθμιστεί με προεπιλογή ή λειτουργία εντολών.

Λειτουργία εντολών: Τα δεδομένα εντολών προέρχονται από την κεντρική εντολή ελέγχου. Ανατρέξτε στην ενότητα 5.
